Zaciskowe bloki rozdzielcze KTB – nowość w ofercie IDEAL TS

Bloki zaciskowe rozdzielcze to aparaty modułowe, które znajdują zastosowanie w rozdzielnicach niskiego napięcia. Dowiedz się więcej o parametrach tego typu produktów.

Bloki zaciskowe rozdzielcze

Bloki zaciskowe rozdzielcze Autor: IdealTS

Oferta IDEAL TS otrzymała uzupełnienie w postaci nowych produktów – bloków zaciskowych rozdzielczych.

Bloki zaciskowe rozdzielcze to aparaty modułowe, które znajdują zastosowanie w rozdzielnicach niskiego napięcia. Dzięki tym urządzeniom możliwe jest użycie przewodów o innych średnicach oraz podział zasilania na różne obwody, a także odseparowanie zacisków fazowych (neutralnych i ochronnych). Specjalna konstrukcja umożliwia montaż listew bloków rozdzielczych na szynach TH/TS 35 oraz ewentualnie na płytach montażowych.

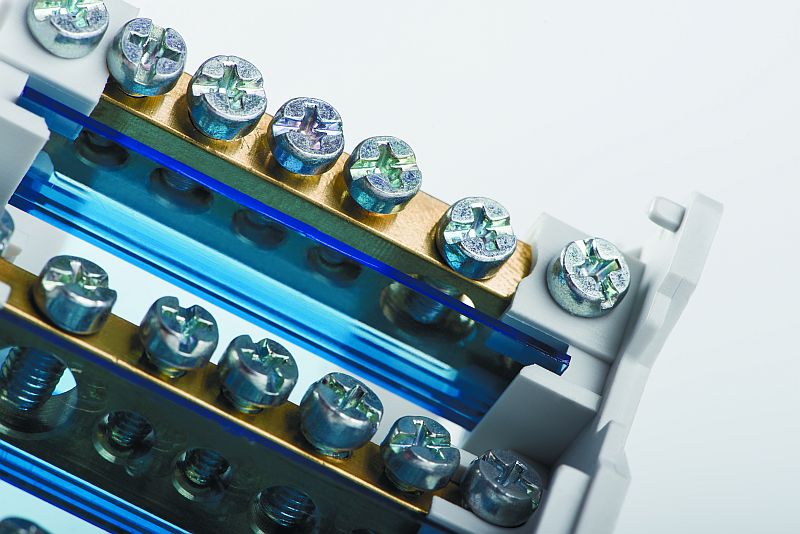

Bloki wielopolowe (w ofercie IDEAL TS występują 1- i 4-polowe) składają się z listew mosiężnych, otworowanych na różne średnice przewodów z zaciskami śrubowymi oraz obudowy wykonanej z materiału PA66 z pokrywą transparentną.

 W tej rodzinie znalazły się 3 typy produktów:

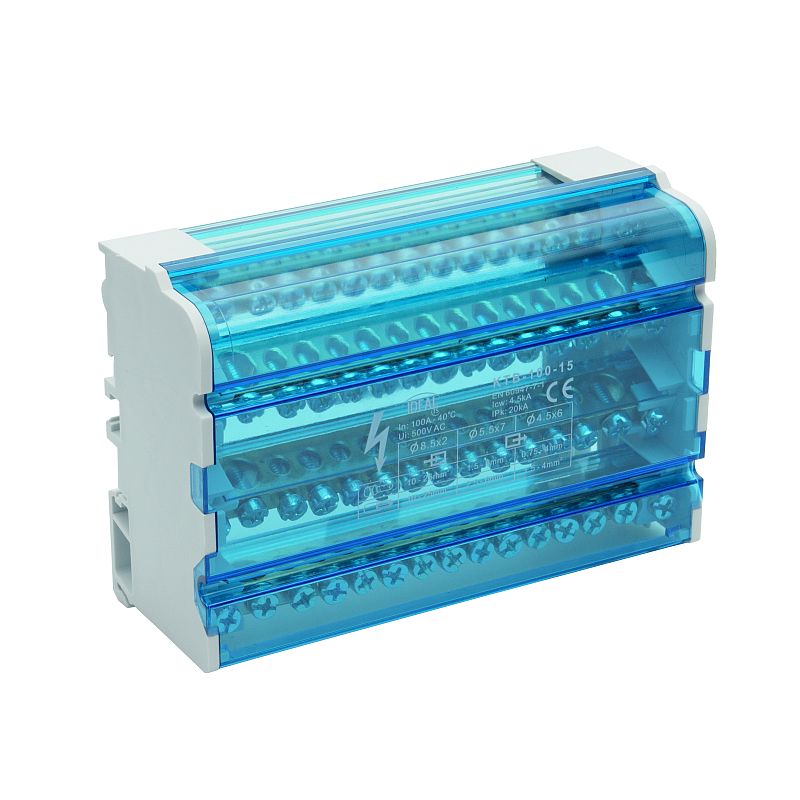

a) blok łączeniowy zaciskowy czteropolowy KTB-100-15

Jest to największy przedstawiciel tej rodziny. Blok czteropolowy, o prądzie znamionowym In=100 A oraz wymiarach 50x90x130 mm, posiada 4 belki mosiężne otworowane pod przekroje przewodów:

- zasilanie 2 x 10-25 mm2

- odpływy  6 x 0,75-4 mm2, 7 x 1,5-6 mm2

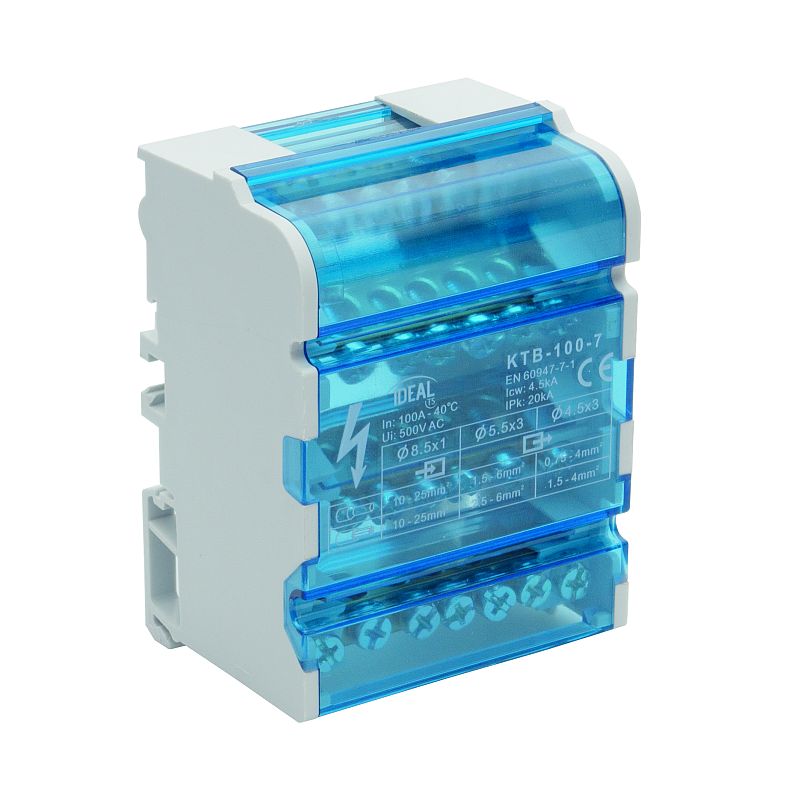

b) blok łączeniowy zaciskowy czetoropolowy KTB-100-7

Jest to średni przedstawiciel rodziny KTB. Ten blok czteropolowy, o prądzie znamionowym In=100A oraz wymiarach 50x90x64 mm, posiada 4 belki mosiężne otworowane pod przekroje przewodów:

- zasilanie 1 x 10-25 mm2

- odpływy  3 x 0,75-4 mm2, 3 x1,5-6 mm2

c) blok łączeniowy zaciskowy jednopolowy KTB-125-1

Jest to najmniejszy przedstawiciel rodziny KTB. Blok jednopolowy, o prądzie znamionowym In=125A oraz wymiarach 46x77x29 mm, który posiada belki mosiężne otworowane pod przekroje przewodów:

- zasilanie 1 x 10-35 mm2

- odpływy 1 x 6-16 mm2, 6 x 2,5 - 16 mm2

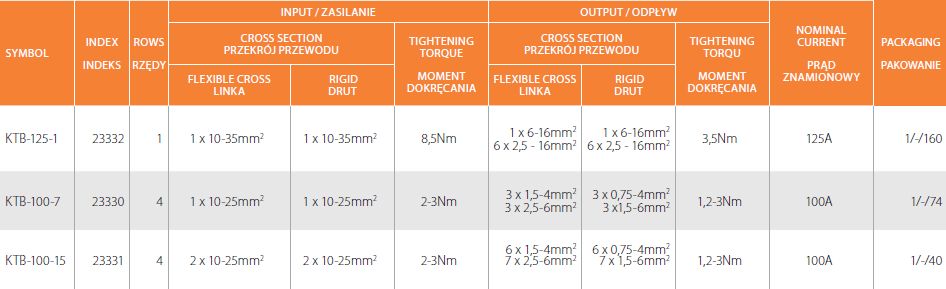

Zbiorcza tabela parametrów dla zaciskowych bloków rozdzielczych KTB (przekroje i momenty dokręcania):

Zbiorcza tabela parametrów dla zaciskowych bloków rozdzielczych KTB

Dane techniczne:

Norma EN60947-7-1

Prąd zwarciowy wytrzymywany Icw do 4,5kA

Prąd zwarciowy szczytowy Ipk do 20kA

Znamionowe napięcie izolacji Ui up do 1000V

Prąd znamionowy In 100A / 125A

Montaż szyna DIN 35mm

tekst: IdealTS
